XAFS数据处理Ⅲ—

XAFS数据处理Ⅲ——归一化

本次演示的数据均为RapidXAFS采集

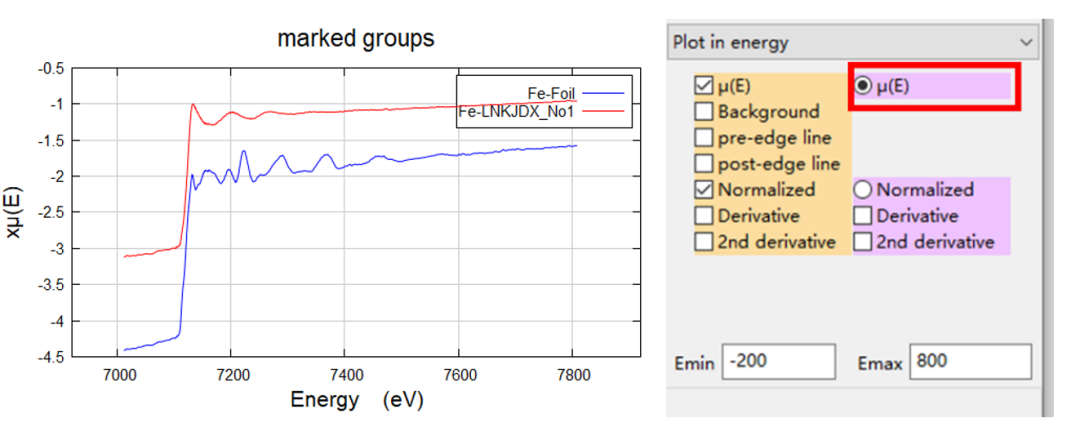

XAFS数据本质上是样品对X射线的吸收系数与能量之间的关系去线，吸收系数的强弱除了与能量相关外，还与样品的厚度、测试条件（如光通量等）等相关。因此，直接比较两组样品的XAFS数据是不可取的，如下图所示，直接比较m(E)曲线，两条数据的噪音和信号都不在同一水平，导致无法直观对比：

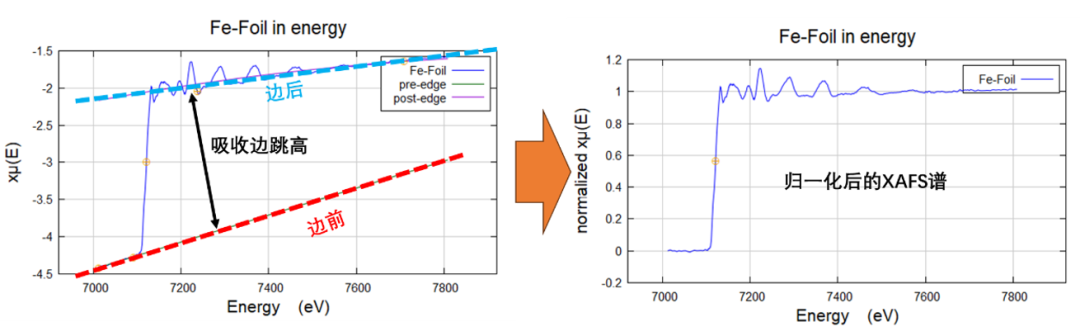

因此，需要采用归一化的方式，对边前进行扣除，对边前和边后之间的距离归为1，这便是归一化。通过下图可以比较容易理解：

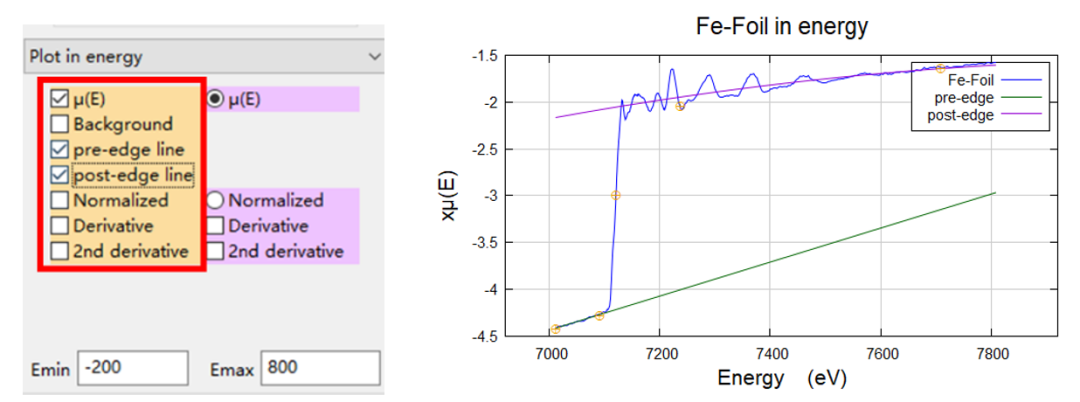

在归一化过程中，需要对Athena软件的归一化模块进行操作，主要是对pre-edge和post-edge部分进行选点处理，都是由两点确定一条线。首先在画图模块选中pre-edge line和post-edge line，那么图片中自动显示出相应的谱线。


其中pre-edge基本为一条直线，只要pre-edge line与边前数据重合即可。重点是边后数据归一化，其选点的准则是让post-edge line穿过大部分峰的中心。

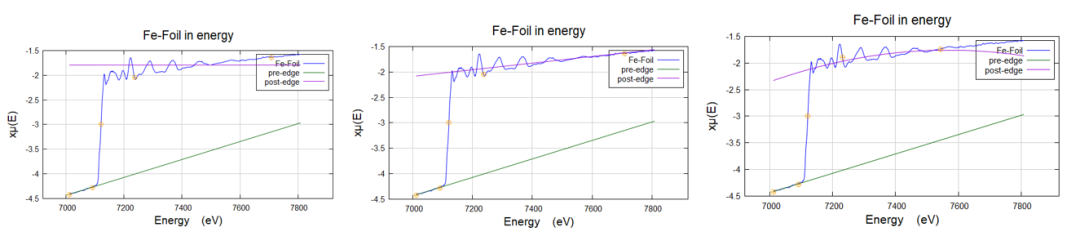

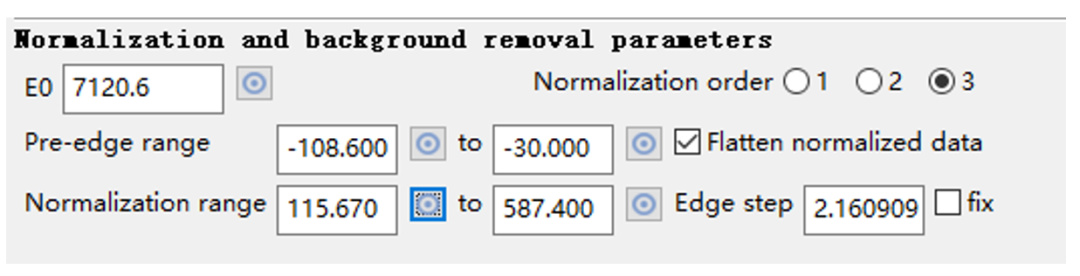

其中Normalization order是post-edge line的曲线次数，其中1代表0次，即一条水平线；2代表1次，是一条一次曲线，曲线完全由两点控制；3代表2次，是一条曲线，适用于边后略微弯曲的情况。下图分别是Normalization order为1，2，3的情况。


归一化处理之后，选中画图模块的Normalized，即可展示归一化后的数据。
